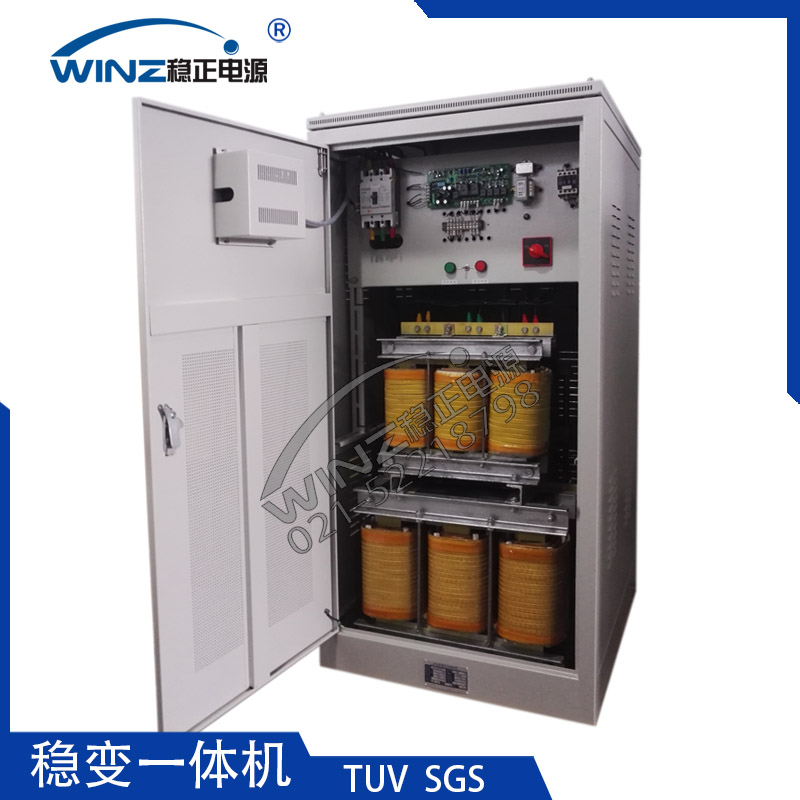

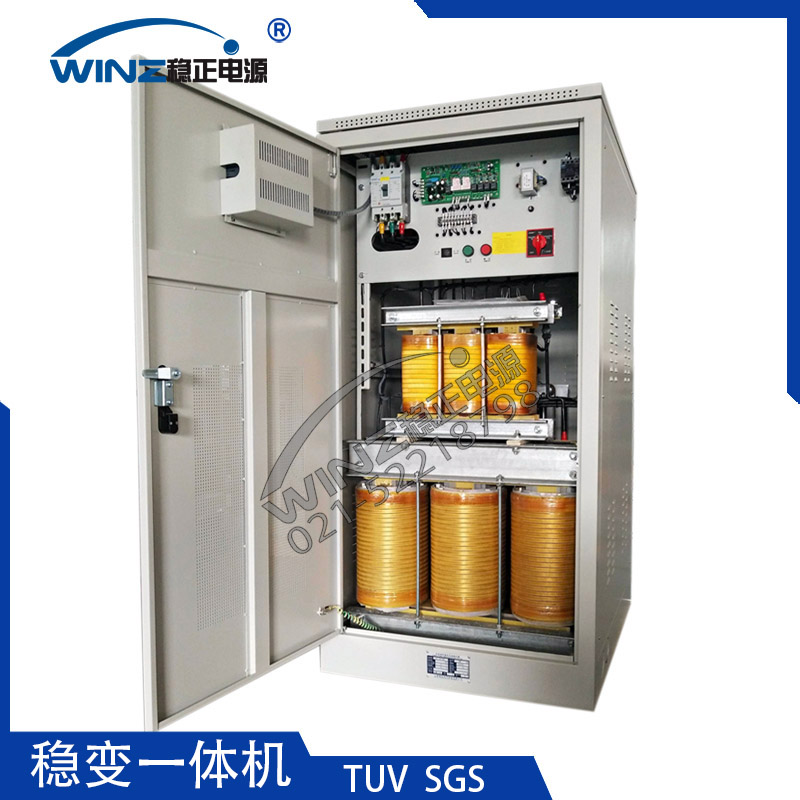

一、SBW-G三相穩變一體機隔離穩壓器的應用：
1、醫療影像設備：螺旋CT，數字X光機DR，超導核磁共振MRI；質子加速器、直線加速器腫瘤治療設備，對供電電壓
精度要求高，需安裝三相穩壓器，保護醫療設備穩壓運行，當前已穩定運行在西門子、飛利浦、GE、東芝、日立、
聯影、康達、安科、安健等相關醫療設備。
2、印刷設備，多色膠印機、輪轉機等：
海德堡（heidelberg）印刷穩壓器選型參考：CD102-4【SBW-YS-180KVA】，CD102-5【SBW-YS-200KVA】，SM74
，GT052，XL75-6，SM102-4等各規格海德堡穩壓器配套。
曼羅蘭（manroland）印刷穩壓器選型參考：R705【SBW-YS-200KVA】，R706-5B【SBW-YS-250KVA】，R706-4，
R205 8開，R305 8開，R905 全張等各規格印刷機。
小森印刷機穩壓器選型參考：L429 【SBW-G-100KVA】、L426【SBW-G-100KVA】、L428 四開機、L440
對開四色、L540對開五色、L640對開六色等各規格印刷機，小森機輸出設置200V穩變一體機；
高寶印刷機穩壓器選型參考：利必達105【SBW-YS-225KVA】、利必達106【SBW-YS-250KVA】、全張146等型號。
其他品牌配置印刷機專用穩壓器如三菱鉆石3000對開4色【SBW-YS-180KVA】，高斯輪轉機一般為400KVA
3、鈑金機械加工：激光切割機、激光焊接設備的激光發生器一般為進口IPG，rofin，輸入電壓要求400V，對電壓范圍、
電壓不平衡度有嚴格要求，安裝三相穩壓器不僅能對激光發生器提供有效保護，更能提高激光切割的效果和速度。
4、高速數控加工中心：CNC的轉速目前都在1萬轉以上，電壓的穩定尤為重要；主要品牌DMG、HASS、mazak等系列
加工中心對其輸入電壓有著嚴格要求，安裝三相穩壓器能保證機床輸入電壓穩定可靠，保護加工中心穩定運行，提高
其加工精度。
5、工業低壓饋線末端：由于外界高壓側電壓高低波動及工廠內部電壓不穩，導致負荷末端電壓過低（導致電機發熱，設
備欠壓報警） 、電壓過高（設備過壓報警，控制元件過壓損壞），安裝三相穩壓器后，饋線端設備可長期運行，保護
電機等負載設備。
6、農網末端線路損耗壓降解決：農網供電半徑大，空載電壓高，負載后電壓跌落大，設備無法啟動，安裝三相穩壓器可
保證設備穩定啟動，長期運行。
7、空壓機、中央空調輸入側電壓不穩：現代的變頻螺桿空壓機&制冷壓縮機，為了保護電機壽命，配備有靈敏的保護系
統；電壓輸入不穩定會導致系統電壓報警，設備停機，加裝穩壓器亦可以穩定其輸入電壓，保障設備運行。
8、數字廣播電視發射機：隨著廣電總局?jǐn)?shù)字無線覆蓋的推動，對數字廣播電視發射機及發射臺的升級，其供電系統亦落
后于當前先進設備，安裝穩壓器+UPS既能保護發射機的運行，也能確保播出不間斷。
9、紡織設備類：橫機、精編機（LIBA）、其他紡織設備（恒天）、印染等設備供電安裝三相穩壓器。
10、其他需要特定穩定輸出電壓的場合：如工礦企業、通訊、石化、汽車制造、新能源等設備的供電場合。
二、SBW-G三相穩變一體機隔離穩壓器的控制工作原理：
DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有
效值和FFT轉換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷
系統從而改變補償變壓器補償電壓的大小，達到輸出電壓穩定的目的。
1、以下附圖描述SBW-G三相穩變一體機隔離穩壓器的系統框圖
2、SBW-G三相穩變一體機隔離穩壓器工作拓?fù)湓恚▎蜗酁槔?/strong>
|
|
調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 Uao=Uai+UBa 式中
Uai=穩壓器A相輸入電壓
Uao=穩壓器A相的輸出電壓
UBa=穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓Uai增加△Uai時，補償電壓UBa也相應改變△UBa，且△UBa=- △Uai使A相輸出電壓Uao保持不變，同理B相、C相也相同。
|
3、下圖詳細展示了SBW-G三相穩變一體機隔離穩壓器的三相主回路圖
1、穩定的數字控制系統：
1.1 SBW-G系列三相穩變一體隔離穩壓器全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。
1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，三相全自動補償式穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
SBW-G系列三相穩變一體隔離穩壓器得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、穩壓器故障狀態（過壓、欠壓、過流、相序）、穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示。
2.2、參數可設定： SBW-G系列三相穩變一體隔離穩壓器可以根據現場不同設備要求，設定適配電壓，其設置值（380~410V）可設定，穩壓器通過設定參數可滿足絕大部分負載的需要（360~440V輸出可調節）；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于SBW-S系列穩壓器的數字控制系統龐大的存儲容量，當穩壓器發生任何故障時，該狀態將直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
SBW-G系列三相穩變一體隔離穩壓器，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足SBW-S系列穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：

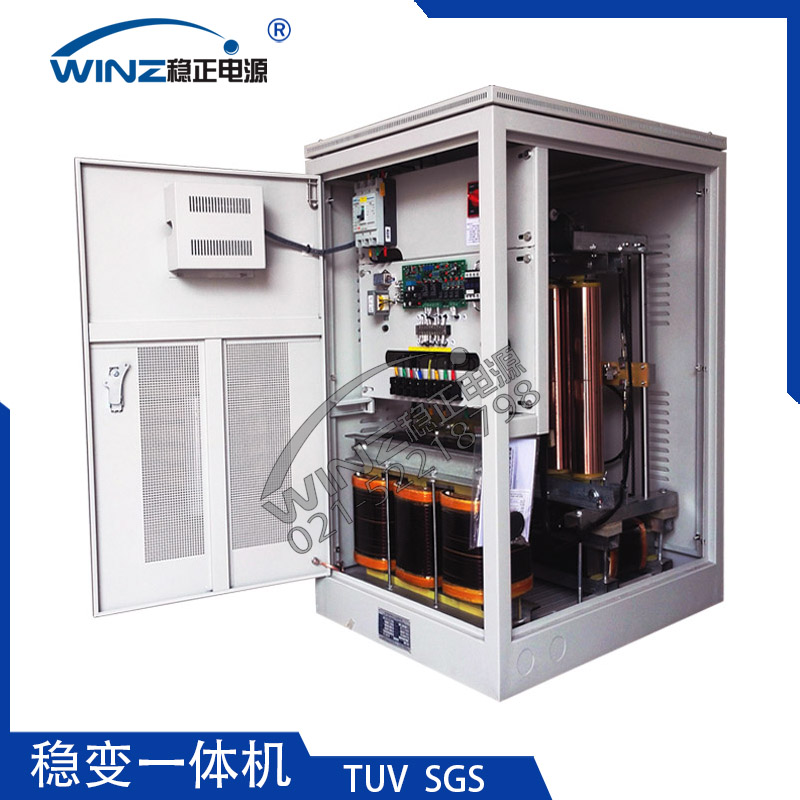

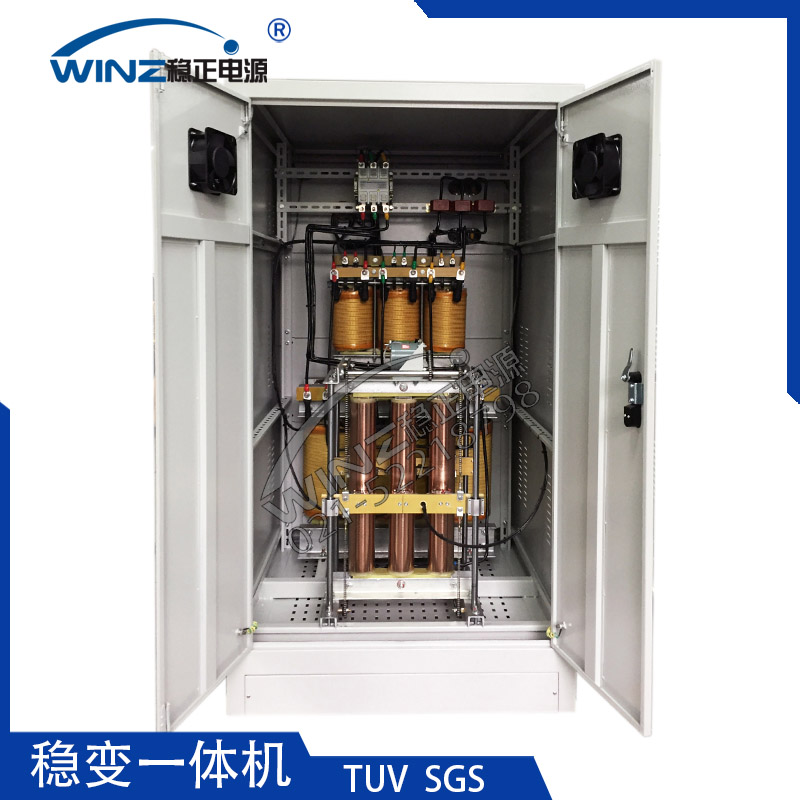

SBW-G系列三相穩變一體隔離穩壓器使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護， SBW-G系列三相穩變一體隔離穩壓器連接完進出線電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
5、與其他穩壓相比：
SBW-G系列三相穩變一體隔離穩壓器與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等
優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械
故障自動保護，本機具有運行可靠、體積小，重量輕，使用安裝方便等優點。
? 穩壓精度高：采用RMS真有效值取樣控制板，穩壓精度1~5%可調。
? 響應速度快：小于等于0.04S。
? 負載類型廣：適應感性、容性、阻性全部負載。
? 保護功能全：具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。
? 穩壓范圍寬：標配±20%，可定制±30%~±50%范圍。
? 整機效率高：穩壓器效率≥98%。
? 控制技術穩：先進的PID模糊控制技術，系統穩定好。
? 輸出波形佳：輸出電壓波形無畸變，無諧波。
? 選用材質優：0.35mm高導磁低損耗涂層矽鋼片，C1017各向異性碳刷。
? 自控程度高：系統全自動穩壓、啟動延時、故障解除自動恢復功能。
? 負載容量大：穩壓器容量從1KVA~2500KVA可選。
? 通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議。
? 凈化能力強：在穩壓器輸入端配置高通流量浪涌抑制器，解決雷電感應和干擾脈沖尖峰對設備的沖擊。
